Actionneur Linéaire à Aimant Permanent Captif
Mouvement Simple et Intégré
Comprendre l'actionneur linéaire captif

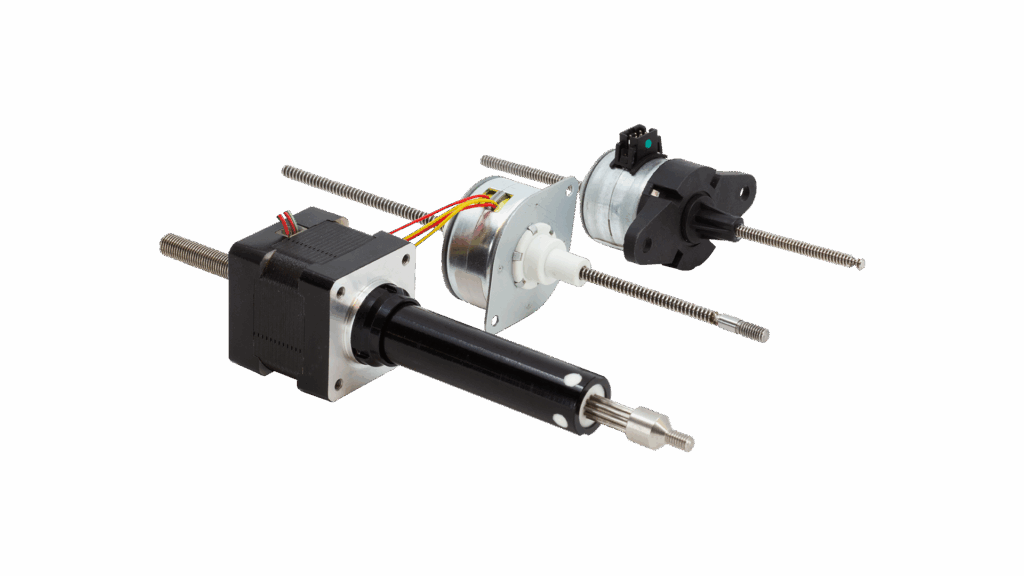

L’actionneur linéaire à aimant permanent de type captif est une solution ingénieuse qui transforme directement un mouvement de rotation en un mouvement de translation linéaire, le tout dans un seul composant intégré. Il est basé sur un moteur pas à pas à aimant permanent dont le rotor est taraudé. Une vis-mère (tige filetée) passe au travers de ce rotor.
La particularité du modèle « captif » est que la vis-mère est équipée d’un système anti-rotation (souvent une rainure et une clavette). Ainsi, lorsque le rotor du moteur tourne, la vis ne peut pas tourner avec lui et est donc contrainte de se déplacer axialement, en avançant ou en reculant. Le mouvement de translation est donc captif de l’actionneur lui-même.
Avantages et applications typiques
Le principal avantage de l’actionneur captif est sa simplicité d’intégration. Il s’agit d’une solution « plug-and-play » pour le mouvement linéaire qui ne nécessite pas de système anti-rotation externe. Il suffit de fixer le corps de l’actionneur et d’attacher la charge à l’extrémité de la tige. Il offre un positionnement précis et répétable en boucle ouverte, grâce à sa technologie de moteur pas à pas.
Il est idéal pour des applications à course courte et à force modérée : focalisation de lentilles dans les équipements optiques, réglage de petits capteurs, micro-pipetage dans les analyseurs médicaux, ou encore le contrôle de petits clapets et registres.
SMH Motors votre partenaire
pour la motorisation linéaire compacte
Lorsque l’espace est compté et que la simplicité d’installation est une priorité, l’actionneur linéaire captif est une excellente solution. Chez SMH Motors, nous vous proposons une gamme d’actionneurs captifs à aimant permanent, disponibles en plusieurs tailles et avec différents pas de vis pour ajuster la force et la vitesse.
Notre équipe technique est là pour vous aider à dimensionner l’actionneur en fonction de la force que vous devez appliquer et de la vitesse de déplacement souhaitée. Nous vous conseillons également sur le choix du driver de commande pour piloter l’actionneur de manière optimale. Simplifiez vos conceptions mécaniques avec SMH Motors. Contactez-nous pour trouver l’actionneur qu’il vous faut.
FAQ - Actionneur Linéaire à Aimant Permanent Captif
- Quelle est la différence avec un actionneur non-captif ? Dans un actionneur non-captif, la vis-mère n’a pas de système anti-rotation interne. C’est à l’ingénieur de conception de s’assurer que la charge ou l’écrou attaché à la vis ne peut pas tourner, forçant ainsi la translation.
- Quelle est la force de poussée typique ? Les actionneurs à aimant permanent sont généralement utilisés pour des forces faibles à modérées, typiquement de quelques Newtons à une centaine de Newtons, en fonction de la taille du moteur et du pas de la vis.
- Peut-on obtenir un mouvement très fin ? Oui, la résolution du mouvement linéaire dépend de l’angle de pas du moteur et du pas de la vis. En utilisant un driver en mode micropas et une vis à pas fin, on peut obtenir des déplacements de l’ordre de quelques micromètres par pas.
