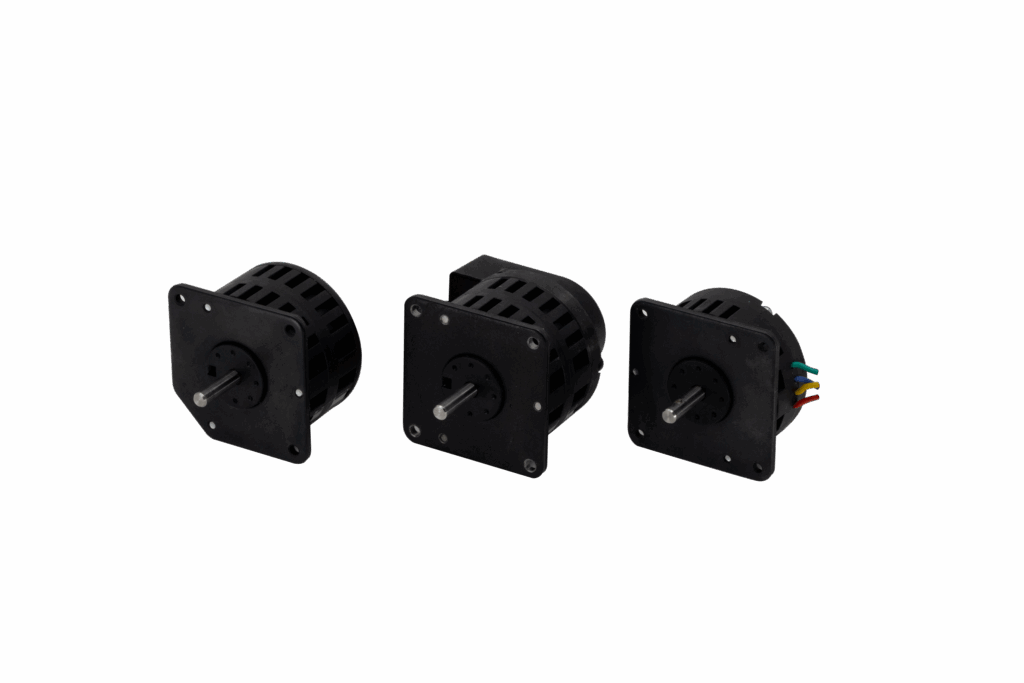

Moteur Pas à Pas Hybride
Haute Précision et Couple Élevé

Le principe du moteur pas à pas hybride
Le moteur pas à pas hybride est la technologie de moteur pas à pas la plus répandue et la plus performante. Il combine les meilleures caractéristiques des moteurs à aimant permanent et à réluctance variable. Son rotor est composé d’un aimant permanent axial, coiffé à chaque extrémité par des cupules en fer doux finement dentées et décalées l’une par rapport à l’autre.
Ces dents concentrent le flux magnétique, permettant d’obtenir des pas angulaires très petits et donc une très haute résolution. En alimentant séquentiellement les bobines du stator, on attire les dents du rotor vers des positions discrètes et stables, assurant un mouvement de rotation incrémental extrêmement précis.

Des performances au service de la précision
Les avantages du moteur pas à pas hybride sont nombreux et expliquent sa popularité dans l’industrie. Il offre une résolution bien plus élevée que les autres types de moteurs pas à pas, avec des angles de pas standards de 1.8° (200 pas/tour) ou 0.9° (400 pas/tour), et même moins en mode « micropas ».
Il fournit un excellent couple à basse et moyenne vitesse, un couple de maintien élevé, et une grande précision de positionnement en boucle ouverte (sans capteur). Ces performances le rendent indispensable dans les imprimantes 3D, les machines de gravure et découpe laser, les machines-outils CNC, les équipements médicaux et de laboratoire, et la robotique.
SMH Motors : l'expertise du mouvement de précision
Un positionnement précis est la clé de la qualité de votre produit final. Chez SMH Motors, nous sommes spécialistes des solutions de mouvement de haute précision. Nous vous proposons une large gamme de moteurs pas à pas hybrides, disponibles dans différentes tailles (NEMA) et avec des couples variés pour répondre à toutes les exigences. Notre valeur ajoutée réside dans notre capacité à vous conseiller sur le système complet : le moteur, le driver (pilote) adapté pour exploiter le mode micropas et réduire les vibrations, et l’intégration mécanique.
Pour un mouvement fluide, précis et fiable, faites confiance à l’expertise de SMH Motors. Contactez-nous pour votre projet d’automatisation.
FAQ - Moteur Pas à Pas Hybride
- Qu’est-ce que le mode « micropas » (microstepping) ?
Le mode micropas est une technique de pilotage par le driver qui permet de diviser un pas complet en plusieurs micropas. Cela permet d’augmenter considérablement la résolution (plusieurs milliers de pas par tour) et d’obtenir un mouvement beaucoup plus fluide et silencieux.
- Que signifie « NEMA » (ex: NEMA 17, NEMA 23) ?
NEMA est une norme américaine qui définit les dimensions physiques de la face de montage du moteur (taille du carré, position des trous de fixation). Cela garantit l’interchangeabilité mécanique entre les moteurs de différents fabricants.
- Le moteur peut-il « perdre des pas » ?
Oui. Si le couple requis par la charge ou l’accélération demandée est supérieur à ce que le moteur peut fournir, il peut « caler » et ne pas effectuer le nombre de pas commandés. C’est la limite du contrôle en boucle ouverte. SMH Motors peut vous aider à bien dimensionner votre moteur pour éviter ce phénomène.
